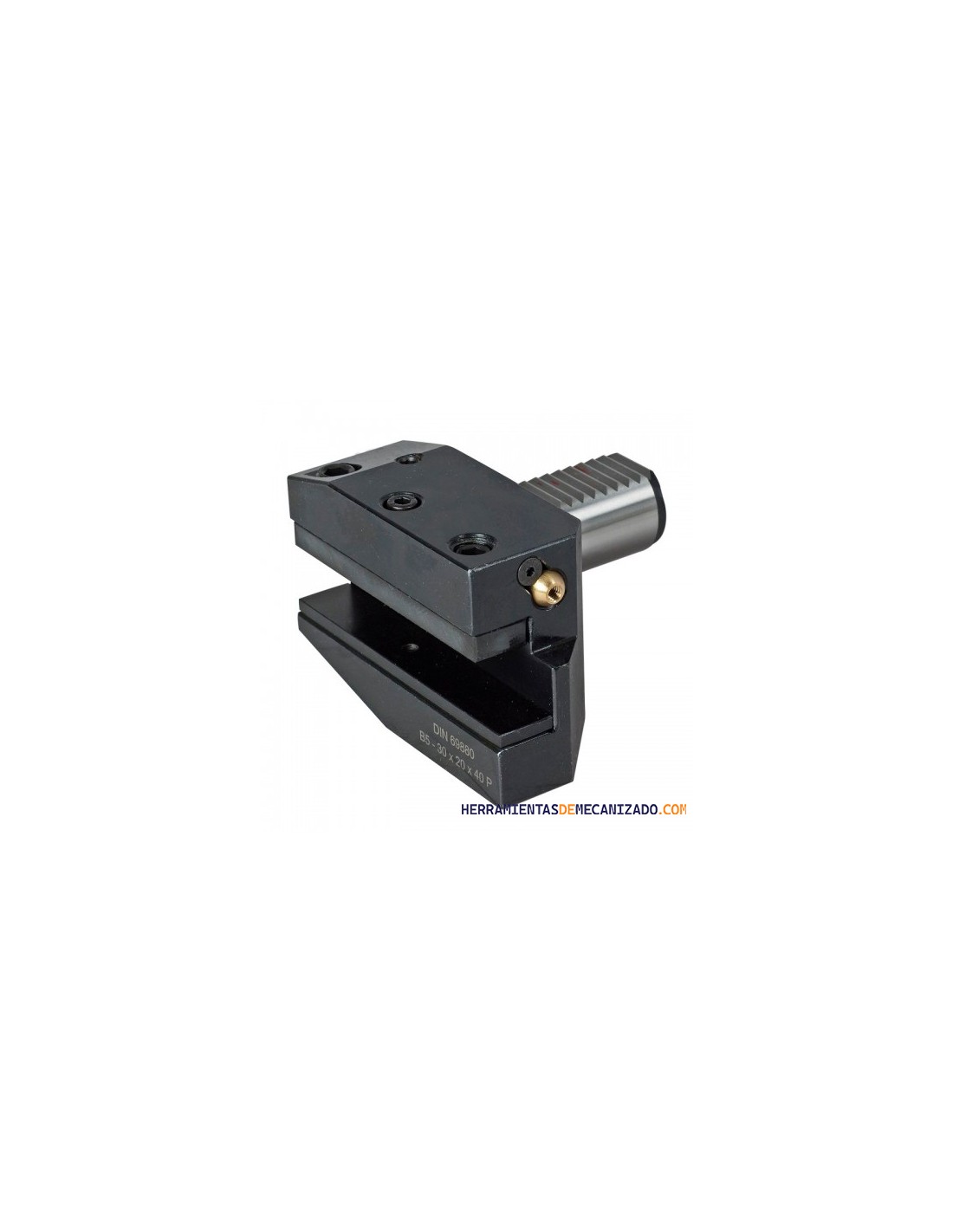

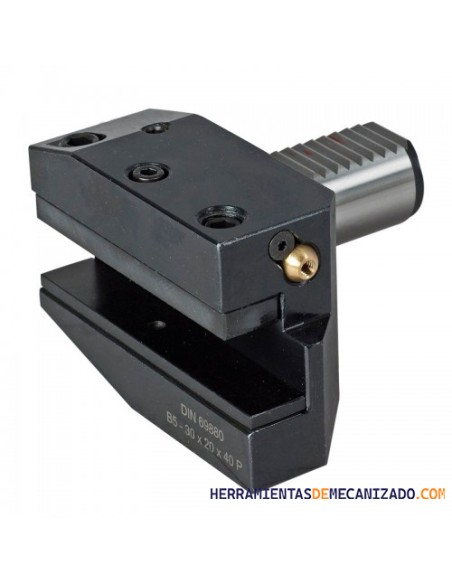

El portaherramientas VDI B5 radial inferior derecho DIN 69880 está diseñado para operaciones de mecanizado lateral desde una posición inferior, permitiendo trabajar con herramientas montadas en la parte baja del portaherramientas con orientación hacia la derecha.

Su diseño en versión larga proporciona mayor alcance y accesibilidad, siendo ideal para mecanizados donde se requiere trabajar desde abajo o salvar obstáculos en la pieza o en la configuración del torno.

Fabricado según la norma DIN 69880 / ISO 10889, garantiza compatibilidad total con sistemas VDI, ofreciendo alta precisión, gran rigidez y excelente repetibilidad en tornos CNC.

El portaherramientas VDI B5 radial inferior derecho permite realizar mecanizados desde la parte inferior con mayor alcance, siendo ideal para operaciones donde el acceso y la profundidad son críticos.

Aplicaciones:

• Torneado lateral desde posición inferior
• Mecanizado en zonas de difícil acceso
• Producción industrial en torno CNC
• Operaciones con necesidad de mayor alcance

Características principales.

✔ Sistema VDI DIN 69880

✔ Forma B5 radial inferior

✔ Orientación derecha

✔ Versión larga (mayor alcance)

✔ Alta rigidez y estabilidad

✔ Posicionamiento preciso

Disponible en diferentes dimensiones para adaptarse a múltiples configuraciones:

30x20x40 (VDI-30)

40x25x44 (VDI-40)

50x32x55 (VDI-50)

60x32x60 (VDI-60)

Diferencias entre portaherramientas VDI:

Los portaherramientas VDI de la serie B según DIN 69880 están diseñados para operaciones de mecanizado radial en tornos CNC. La diferencia entre los distintos modelos (B1 a B6) se basa en la orientación de la herramienta y su posición respecto al eje del torno.

• El VDI B1 es un portaherramientas radial derecho. La herramienta está orientada hacia la derecha y se utiliza principalmente en operaciones de torneado exterior estándar. Es el modelo más común en aplicaciones industriales.
• El VDI B2 es un portaherramientas radial izquierdo. Su funcionamiento es similar al B1, pero con la herramienta orientada hacia la izquierda. Se utiliza cuando el mecanizado requiere trabajar en sentido opuesto o en configuraciones específicas.
• El VDI B3 corresponde a un portaherramientas radial superior derecho. En este caso, la herramienta se posiciona en la parte superior del portaherramientas, lo que permite mejorar el acceso a la pieza en mecanizados complejos o con limitaciones de espacio.
• El VDI B4 es la versión radial superior izquierda. Ofrece las mismas ventajas que el B3, pero con orientación izquierda, siendo útil en configuraciones invertidas o procesos donde se requiere acceso desde el lado opuesto.
• El VDI B5 es un portaherramientas radial inferior derecho. La herramienta se sitúa en la parte inferior, lo que permite trabajar desde abajo en determinadas operaciones donde la geometría de la pieza lo requiere.
• El VDI B6 es la versión radial inferior izquierda. Combina la posición inferior con orientación izquierda, ofreciendo máxima versatilidad en aplicaciones complejas o poco convencionales.
• El VDI B7 es un portaherramientas radial derecho en versión larga. Mantiene la orientación hacia la derecha, pero con un diseño que proporciona mayor longitud o salida de herramienta, siendo ideal para alcanzar zonas más profundas o salvar obstáculos durante el mecanizado.
• El VDI B8 es la versión radial izquierda en formato largo. Al igual que el B7, ofrece mayor alcance, pero con orientación hacia la izquierda, permitiendo trabajar en configuraciones donde se requiere mecanizar en sentido opuesto y con mayor profundidad.

En conjunto, la serie B de portaherramientas VDI permite adaptar la orientación y posición de la herramienta a cualquier necesidad de mecanizado, optimizando el acceso, la estabilidad y la eficiencia en tornos CNC.

👉El B5 se utiliza cuando se necesita trabajar desde la parte inferior o aumentar el alcance de la herramienta.

Diferencia entre radial y axial:

• Radial (B1): trabaja lateralmente (torneado exterior)
• Axial (C): trabaja en dirección al eje (taladrado, frontal

La elección depende del sentido de mecanizado y la geometría de la pieza.

¿Cuándo usar un VDI B4?: Cuando se necesita mayor acceso a la pieza o trabajar en zonas donde un portaherramientas radial estándar no es suficiente.
