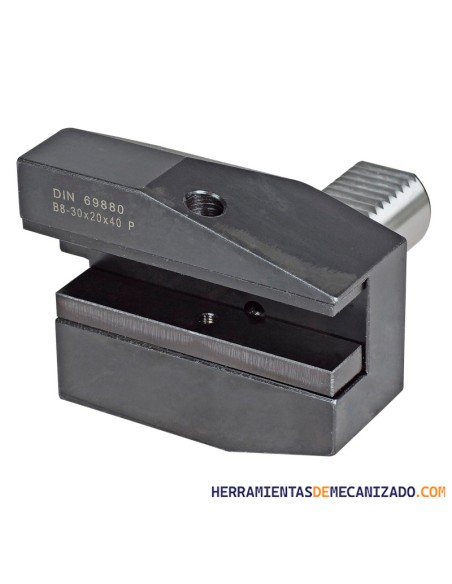

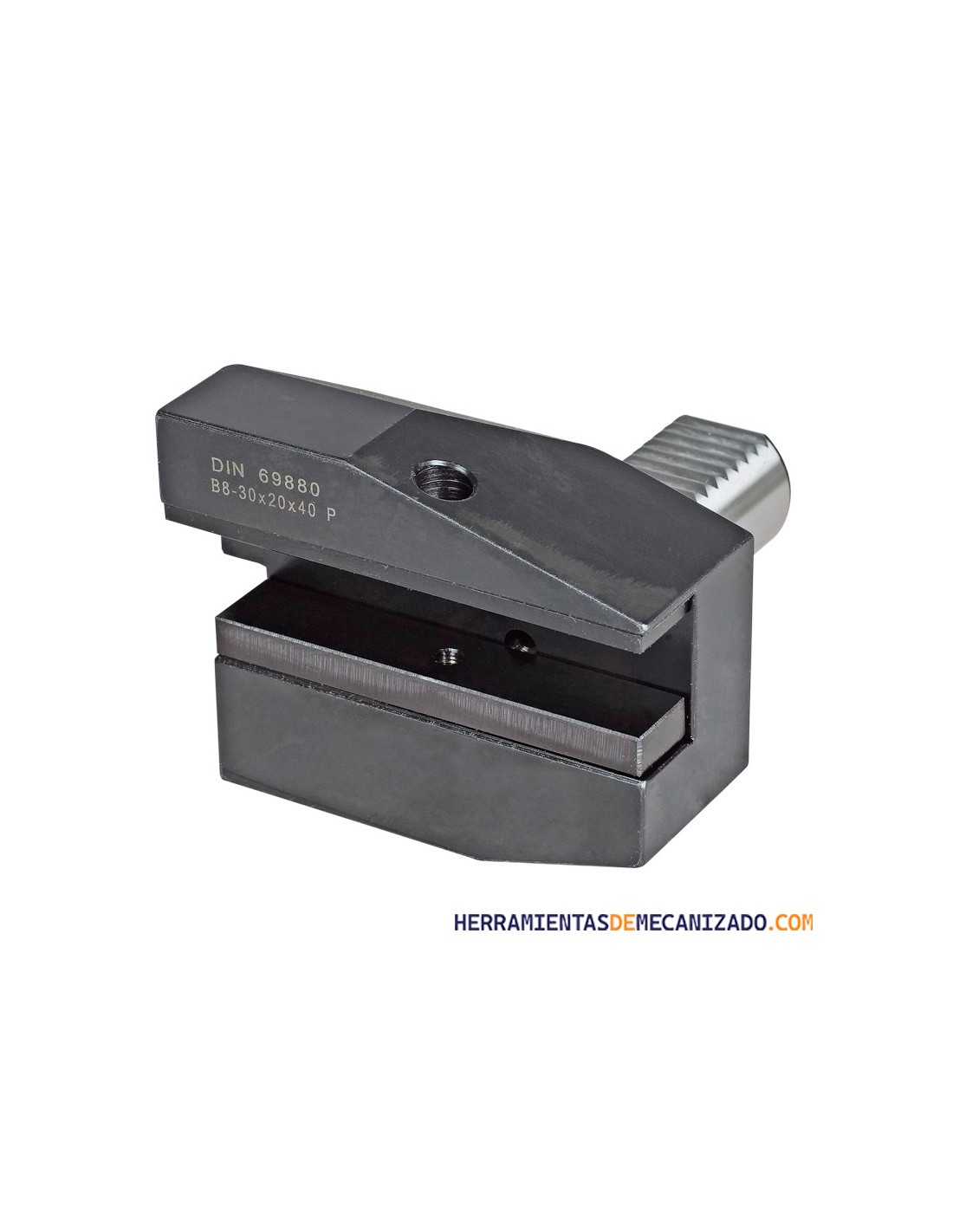

Portaherramientas VDI B8 Radial Izquierdo DIN 69880

Portaherramientas VDI B8 radial izquierdo DIN 69880 | Largo para torno CNC

El portaherramientas VDI B8 radial izquierdo DIN 69880 está diseñado para operaciones de mecanizado lateral en tornos CNC, ofreciendo una configuración radial con orientación hacia la izquierda y una versión larga que proporciona mayor alcance de la herramienta.

Este diseño es especialmente útil en aplicaciones donde se requiere trabajar a mayor distancia del punto de sujeción o salvar interferencias con la pieza, el plato o la torreta, permitiendo mecanizar con mayor profundidad y precisión.

Fabricado según la norma DIN 69880 / ISO 10889, garantiza compatibilidad total con sistemas VDI, proporcionando alta precisión, gran rigidez y excelente repetibilidad en procesos de mecanizado.

El portaherramientas VDI B8 radial izquierdo permite aumentar el alcance de la herramienta en configuraciones invertidas, siendo ideal para mecanizados en profundidad donde la orientación es clave.

Aplicaciones:

• Torneado exterior con mayor alcance
• Mecanizado lateral en zonas profundas
• Producción industrial en torno CNC
• Operaciones con interferencias o accesos limitados

Características principales.

• ✔ Sistema VDI DIN 69880
• ✔ Forma B8 radial izquierdo
• ✔ Versión larga (mayor salida de herramienta)
• ✔ Alta rigidez y estabilidad
• ✔ Posicionamiento preciso
• ✔ Ideal para mecanizado con mayor profundidad

Disponible en diferentes dimensiones para adaptarse a múltiples configuraciones:

30x20x40 (VDI-30)

40x25x44 (VDI-40)

50x32x55 (VDI-50)

60x32x60 (VDI-60)

Diferencias entre portaherramientas VDI:

Los portaherramientas VDI de la serie B según DIN 69880 están diseñados para operaciones de mecanizado radial en tornos CNC. La diferencia entre los distintos modelos (B1 a B6) se basa en la orientación de la herramienta y su posición respecto al eje del torno.

• El VDI B1 es un portaherramientas radial derecho. La herramienta está orientada hacia la derecha y se utiliza principalmente en operaciones de torneado exterior estándar. Es el modelo más común en aplicaciones industriales.
• El VDI B2 es un portaherramientas radial izquierdo. Su funcionamiento es similar al B1, pero con la herramienta orientada hacia la izquierda. Se utiliza cuando el mecanizado requiere trabajar en sentido opuesto o en configuraciones específicas.
• El VDI B3 corresponde a un portaherramientas radial superior derecho. En este caso, la herramienta se posiciona en la parte superior del portaherramientas, lo que permite mejorar el acceso a la pieza en mecanizados complejos o con limitaciones de espacio.
• El VDI B4 es la versión radial superior izquierda. Ofrece las mismas ventajas que el B3, pero con orientación izquierda, siendo útil en configuraciones invertidas o procesos donde se requiere acceso desde el lado opuesto.
• El VDI B5 es un portaherramientas radial inferior derecho. La herramienta se sitúa en la parte inferior, lo que permite trabajar desde abajo en determinadas operaciones donde la geometría de la pieza lo requiere.
• El VDI B6 es la versión radial inferior izquierda. Combina la posición inferior con orientación izquierda, ofreciendo máxima versatilidad en aplicaciones complejas o poco convencionales.
• El VDI B7 es un portaherramientas radial derecho en versión larga. Mantiene la orientación hacia la derecha, pero con un diseño que proporciona mayor longitud o salida de herramienta, siendo ideal para alcanzar zonas más profundas o salvar obstáculos durante el mecanizado.
• El VDI B8 es la versión radial izquierda en formato largo. Al igual que el B7, ofrece mayor alcance, pero con orientación hacia la izquierda, permitiendo trabajar en configuraciones donde se requiere mecanizar en sentido opuesto y con mayor profundidad.

En conjunto, la serie B de portaherramientas VDI permite adaptar la orientación y posición de la herramienta a cualquier necesidad de mecanizado, optimizando el acceso, la estabilidad y la eficiencia en tornos CNC.

Diferencia entre radial y axial:

• Radial (B): trabaja lateralmente (torneado exterior)
• Axial (C): trabaja en dirección al eje (taladrado, frontal

La elección depende del sentido de mecanizado y la geometría de la pieza.

¿Cuándo usar un VDI B8?: Cuando se necesita mayor alcance o trabajar en zonas donde un portaherramientas estándar no llega.
