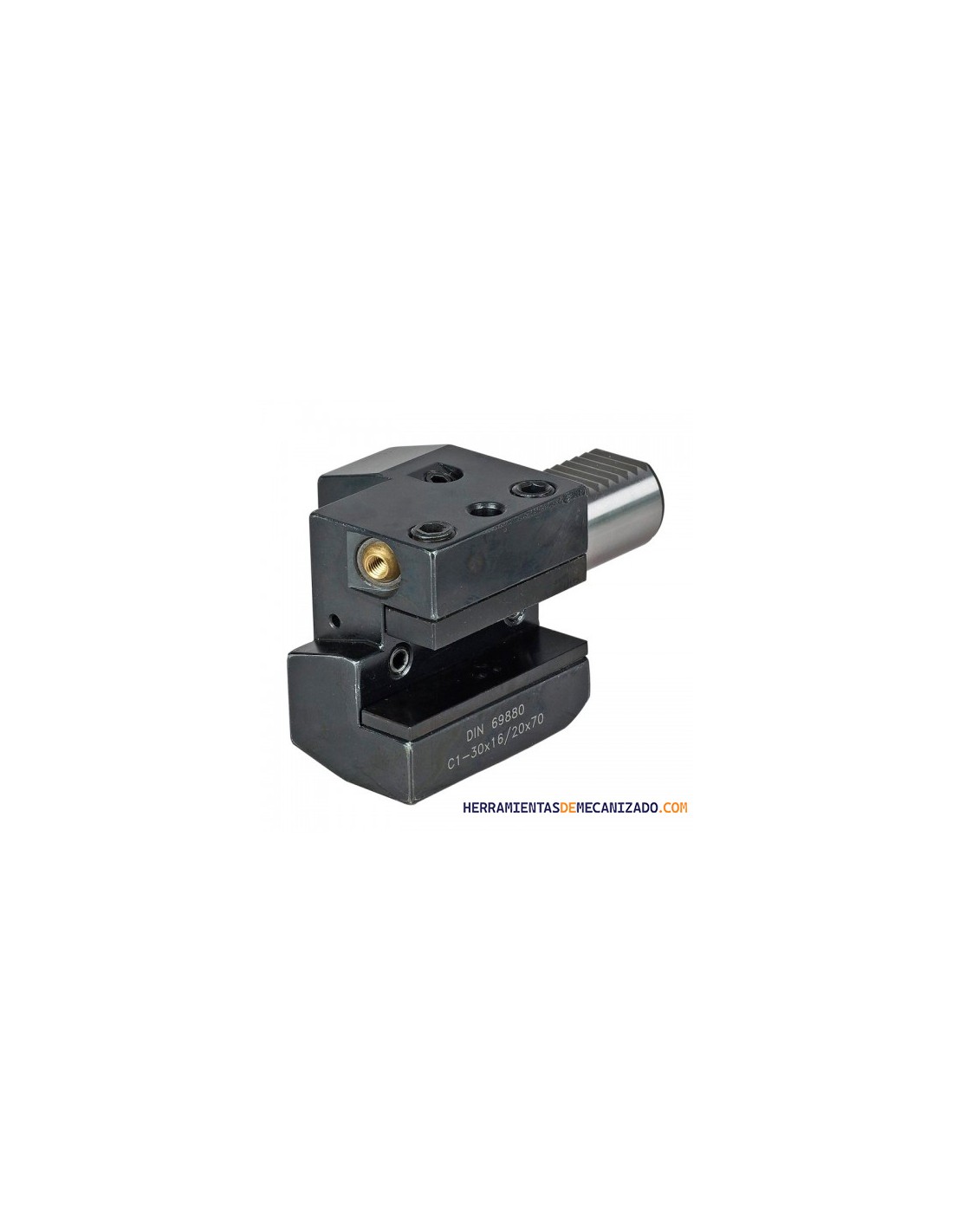

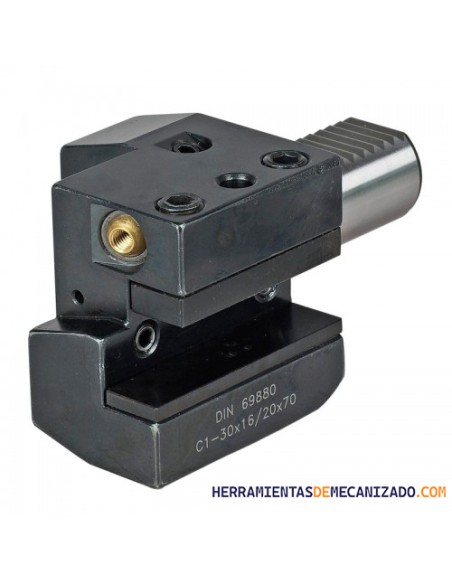

Portaherramientas VDI C1 Axial Derecho Corto DIN 69880

Portaherramientas VDI C1 axial DIN 69880 | Para taladrado en torno CNC

El portaherramientas VDI C1 axial DIN 69880 está diseñado para operaciones de mecanizado en dirección axial en tornos CNC, permitiendo trabajar con herramientas alineadas con el eje de la máquina.

Este modelo es ideal para operaciones de taladrado, mandrinado y mecanizado frontal, proporcionando una alta precisión y estabilidad durante el proceso.

Aunque se trata de un portaherramientas axial, puede configurarse en versión derecha o izquierda según la posición de salida de la herramienta respecto a la torreta, lo que permite adaptarse a diferentes configuraciones de mecanizado.

Fabricado según la norma DIN 69880 / ISO 10889, garantiza compatibilidad total con sistemas VDI, ofreciendo gran rigidez, precisión y repetibilidad.

El portaherramientas VDI C1 axial permite realizar operaciones de taladrado y mecanizado frontal con alta precisión, siendo esencial en procesos donde la alineación con el eje es fundamental.

La configuración derecha o izquierda hace referencia a la posición de salida de la herramienta respecto a la torreta, no al sentido de giro.

Aplicaciones:

• Taladrado en torno CNC
• Mandrinado
• Mecanizado frontal
• Operaciones axiales de precisión

Características principales.

• ✔ Sistema VDI DIN 69880
• ✔ Forma C1 axial
• ✔ Herramienta alineada con el eje
• ✔ Alta precisión y rigidez
• ✔ Cambio rápido de herramienta
• ✔ Ideal para taladrado y operaciones frontales

Disponible en diferentes dimensiones para adaptarse a múltiples configuraciones:

30x20x70 (VDI-30)

40x25x85 (VDI-40)

50x32x100 (VDI-50)

60x32x125 (VDI-60)

Diferencias entre portaherramientas VDI:

Los portaherramientas VDI de la serie C según DIN 69880 están diseñados para operaciones de mecanizado axial en tornos CNC. La diferencia entre los distintos modelos (C1 a C8) se basa en el tipo de sujeción de la herramienta, la longitud y la configuración del portaherramientas según la aplicación.

El VDI C1 es un portaherramientas axial básico, diseñado para herramientas alineadas con el eje del torno. Se utiliza principalmente en operaciones de taladrado y mecanizado frontal estándar.

El VDI C2 es una variante del C1 con configuración específica para diferentes diámetros o sistemas de fijación, permitiendo una mayor adaptabilidad en herramientas de corte axial.

El VDI C3 es un portaherramientas axial con diseño reforzado o mayor capacidad de sujeción, ideal para operaciones que requieren mayor estabilidad o precisión en el mecanizado frontal.

El VDI C4 es una versión axial optimizada para herramientas especiales o aplicaciones específicas, proporcionando mayor versatilidad en procesos de mecanizado CNC.

En conjunto, la serie C de portaherramientas VDI permite realizar operaciones de mecanizado axial con alta precisión, adaptándose a diferentes herramientas, longitudes y configuraciones según las necesidades del proceso.

Diferencia entre radial y axial:

• Radial (B): trabaja lateralmente (torneado exterior)
• Axial (C): trabaja en dirección al eje (taladrado, frontal

La elección depende del sentido de mecanizado y la geometría de la pieza.

¿Cuándo usar un VDI C1?: Cuando se realizan operaciones de taladrado, mandrinado o mecanizado frontal.
