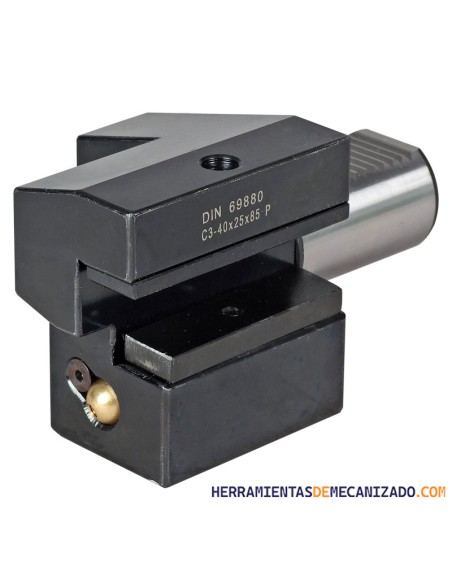

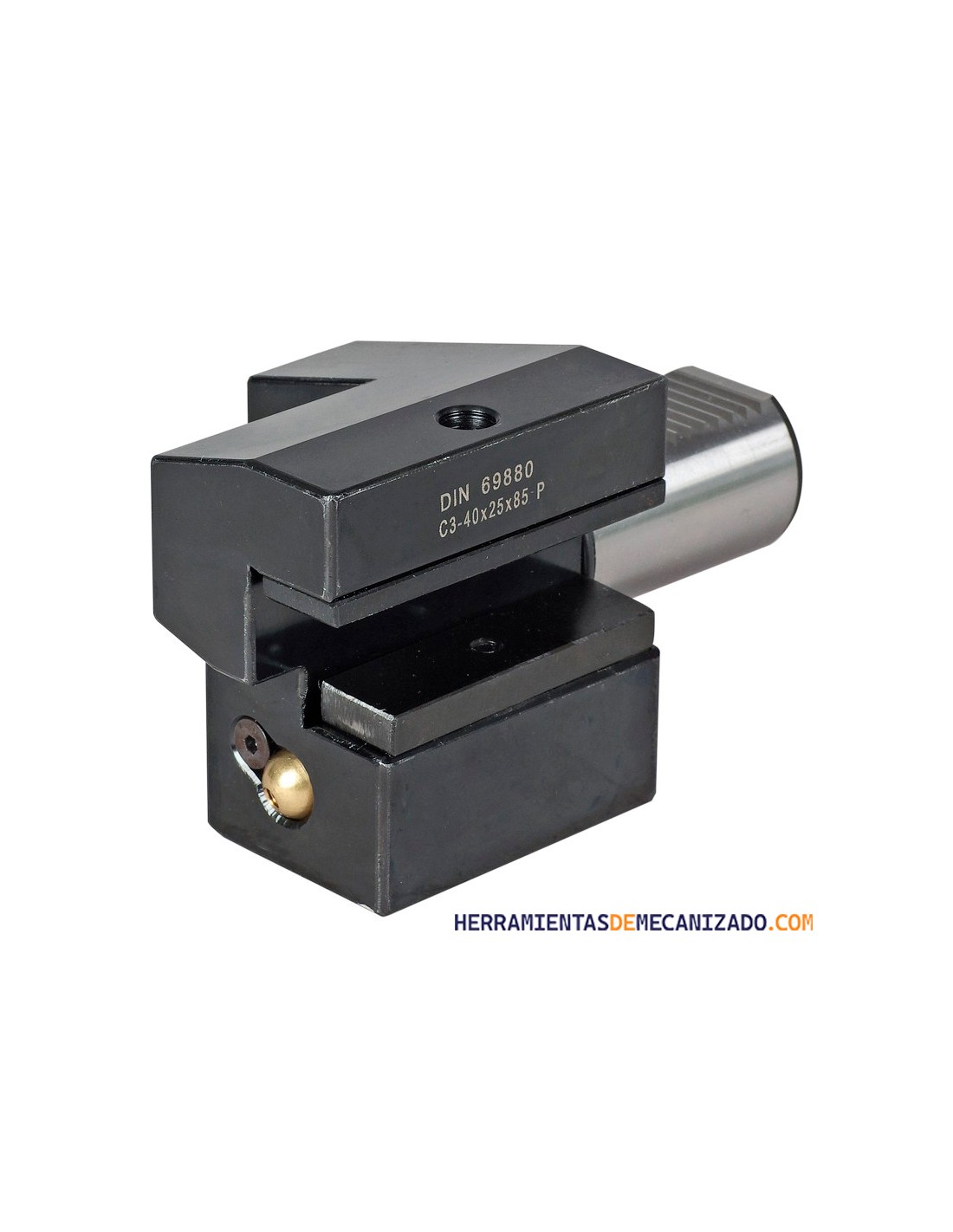

Portaherramientas VDI C3 Axial Superior Derecho DIN 69880

Portaherramientas VDI C3 axial superior derecho DIN 69880 | Cabezal para torno CNC

El portaherramientas VDI C3 axial superior DIN 69880 está diseñado para operaciones de mecanizado en dirección axial en tornos CNC, incorporando un cabezal elevado que permite trabajar con herramientas alineadas con el eje pero en una posición superior.

Este diseño facilita el acceso a la pieza en configuraciones donde los portaherramientas axiales estándar no ofrecen suficiente espacio, siendo ideal para mecanizados frontales en zonas de difícil acceso.

Puede configurarse en versión derecha o izquierda según la posición de salida de la herramienta, permitiendo adaptarse a diferentes disposiciones de la torreta.

Fabricado según la norma DIN 69880 / ISO 10889, garantiza compatibilidad total con sistemas VDI, proporcionando alta precisión, gran rigidez y excelente repetibilidad.

El portaherramientas VDI C3 axial superior permite mejorar el acceso a la pieza en mecanizados frontales, siendo ideal para configuraciones complejas donde la altura y la orientación son determinantes.

La configuración derecha o izquierda hace referencia a la posición de salida de la herramienta respecto a la torreta, no al sentido de giro.

Aplicaciones:

• Taladrado con acceso superior
• Mecanizado frontal en zonas complejas
• Mandrinado en torno CNC
• Operaciones con limitación de espacio

Características principales.

• ✔ Sistema VDI DIN 69880
• ✔ Forma C3 axial superior (cabezal)
• ✔ Salida configurable (derecha / izquierda)
• ✔ Mayor accesibilidad a la pieza
• ✔ Alta precisión y estabilidad
• ✔ Ideal para mecanizado frontal complejo

Disponible en diferentes dimensiones para adaptarse a múltiples configuraciones:

30x20x70 (VDI-30)

40x25x85 (VDI-40)

50x32x100 (VDI-50)

60x32x125 (VDI-60)

Diferencias entre portaherramientas VDI:

Los portaherramientas VDI de la serie C según DIN 69880 están diseñados para operaciones de mecanizado axial en tornos CNC. La diferencia entre los distintos modelos (C1 a C8) se basa en el tipo de sujeción de la herramienta, la longitud y la configuración del portaherramientas según la aplicación.

El VDI C1 es un portaherramientas axial básico, diseñado para herramientas alineadas con el eje del torno. Se utiliza principalmente en operaciones de taladrado y mecanizado frontal estándar.

El VDI C2 es una variante del C1 con configuración específica para diferentes diámetros o sistemas de fijación, permitiendo una mayor adaptabilidad en herramientas de corte axial.

El VDI C3 es un portaherramientas axial con diseño reforzado o mayor capacidad de sujeción, ideal para operaciones que requieren mayor estabilidad o precisión en el mecanizado frontal.

El VDI C4 es una versión axial optimizada para herramientas especiales o aplicaciones específicas, proporcionando mayor versatilidad en procesos de mecanizado CNC.

En conjunto, la serie C de portaherramientas VDI permite realizar operaciones de mecanizado axial con alta precisión, adaptándose a diferentes herramientas, longitudes y configuraciones según las necesidades del proceso.

Diferencia entre radial y axial:

• Radial (B): trabaja lateralmente (torneado exterior)
• Axial (C): trabaja en dirección al eje (taladrado, frontal

La elección depende del sentido de mecanizado y la geometría de la pieza.

¿Cuándo usar un VDI C3?: El VDI C3 es un portaherramientas axial con cabezal superior que permite trabajar en el eje del torno con mayor accesibilidad, facilitando operaciones donde los portaherramientas estándar no llegan.
