Portaherramientas VDI E1 DIN 69880
92E1-30x16
73,00 €
Impuestos excluidos
Portaherramientas VDI E1 DIN 69880
| Referencia | Tipo | Diámetro MM | Precio (IVA excl.) | añadir al carrito |
|---|---|---|---|---|

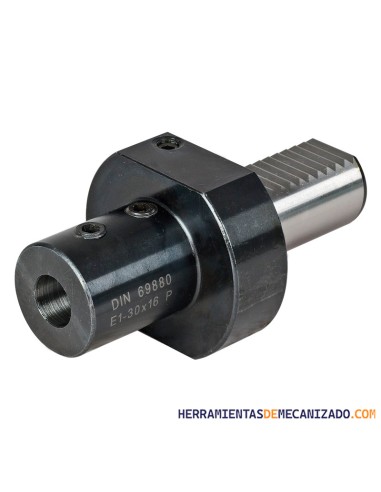

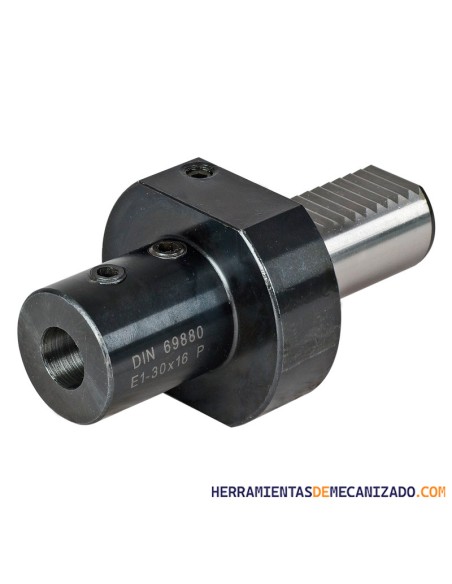

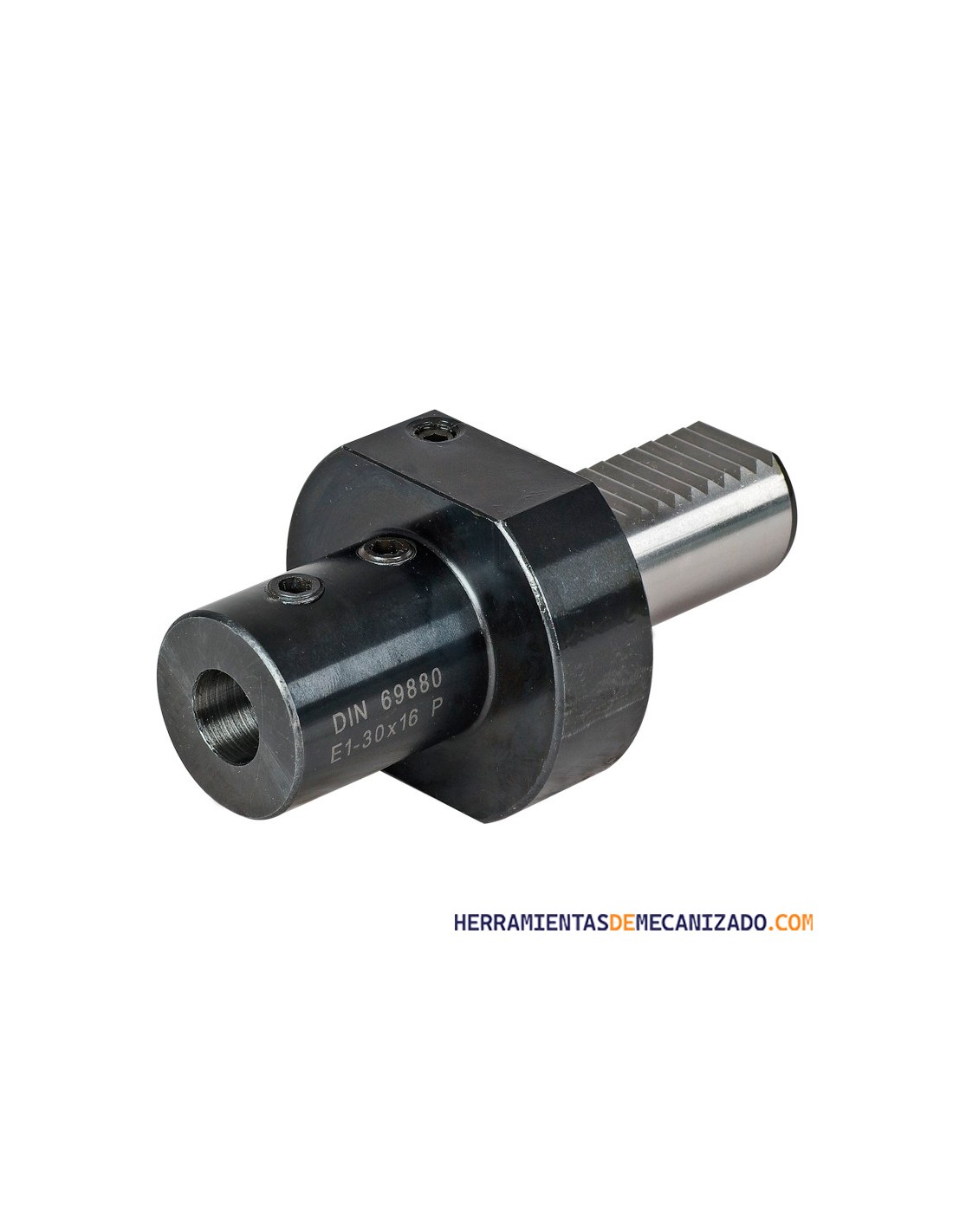

Portaherramientas VDI E1 DIN 69880 para herramientas cilíndricas en torno CNC
El portaherramientas VDI E1 DIN 69880 está diseñado para la sujeción directa de herramientas cilíndricas en tornos CNC, mediante sistema de fijación por tornillos.
Este tipo de portaherramienta permite montar herramientas como brocas, barras o útiles cilíndricos de forma rápida y segura, garantizando una excelente transmisión del par y una alta estabilidad durante el mecanizado.
A diferencia de los sistemas con pinza, el E1 ofrece una fijación más robusta, ideal para aplicaciones donde se requiere mayor rigidez y seguridad en la sujeción.
Fabricado según la norma DIN 69880 / ISO 10889, garantiza compatibilidad total con sistemas VDI, proporcionando alta precisión y repetibilidad.
Aplicaciones:
- Taladrado en torno CNC
- Sujeción de herramientas cilíndricas
- Mecanizado axial
- Operaciones con alta carga
Características principales.
- ✔ Sistema VDI DIN 69880
- ✔ Forma E1
- ✔ Sujeción mediante tornillos
- ✔ Para herramientas cilíndricas
- ✔ Alta rigidez y estabilidad
- ✔ Montaje sencillo y seguro
Disponible en diferentes dimensiones para adaptarse a múltiples configuraciones:
-VDI-30: Ø16, 20, 25 y 32.
-VDI-40: Ø16, 20, 25, 32, 40 y 50.
-VDI-50: Ø16, 20, 25, 32, 40 y 50.
-VDI-60:Ø25, 32, 40 y 50.
Diferencias entre portaherramientas VDI serie E:
Los portaherramientas VDI de la serie E según DIN 69880 están diseñados para la sujeción de herramientas en tornos CNC, diferenciándose según el tipo de amarre y aplicación de mecanizado.
El VDI E1 es un portaherramientas para herramientas cilíndricas con sujeción directa mediante tornillos, ofreciendo una fijación robusta y sencilla, ideal para operaciones de taladrado y mecanizado general.
El VDI E2 está diseñado específicamente para operaciones de mandrinado, permitiendo el montaje de herramientas de mandrinar con alta precisión y estabilidad, siendo adecuado para trabajos de mayor exigencia.
El VDI E3 es un portaherramientas tipo portapinzas para pinzas OZ (DIN 6388), proporcionando una sujeción precisa de herramientas cilíndricas con buena concentricidad y rapidez de cambio.
El VDI E4 corresponde a un portaherramientas portapinzas tipo ER (DIN 6499), ofreciendo máxima versatilidad, rango de sujeción amplio y alta precisión, siendo uno de los sistemas más utilizados en mecanizado CNC.
En conjunto, la serie E permite cubrir desde soluciones de amarre directo hasta sistemas de alta precisión con pinzas, adaptándose a todo tipo de aplicaciones en torno CNC.
La elección entre los diferentes modelos de la serie E depende del tipo de herramienta a utilizar (cilíndrica, mandrinado o pinza) y del nivel de precisión requerido en el mecanizado.
Si no encuentras un producto de TARGET en nuestro catálogo en línea, no dudes en consultarnos al 698908881 o [email protected]
